- Découpe matière : Acier carbone, Acier inoxydable, Alliage d'aluminium
- Epaisseur : Tôles supérieures à 3 mm
- Dimension : 1500 x 3000
- Méthode de coupage : Marquage, Oxycoupage, Plasma
AXXIA – Machine compacte multi-procédés, le plasma, l’oxycoupage et le marquage pneumatique
AXXIA, machine plasma compacte, est construite sur la base d’un simple entraînement longitudinal et d’une poutre transversale supportant le porte-outil.

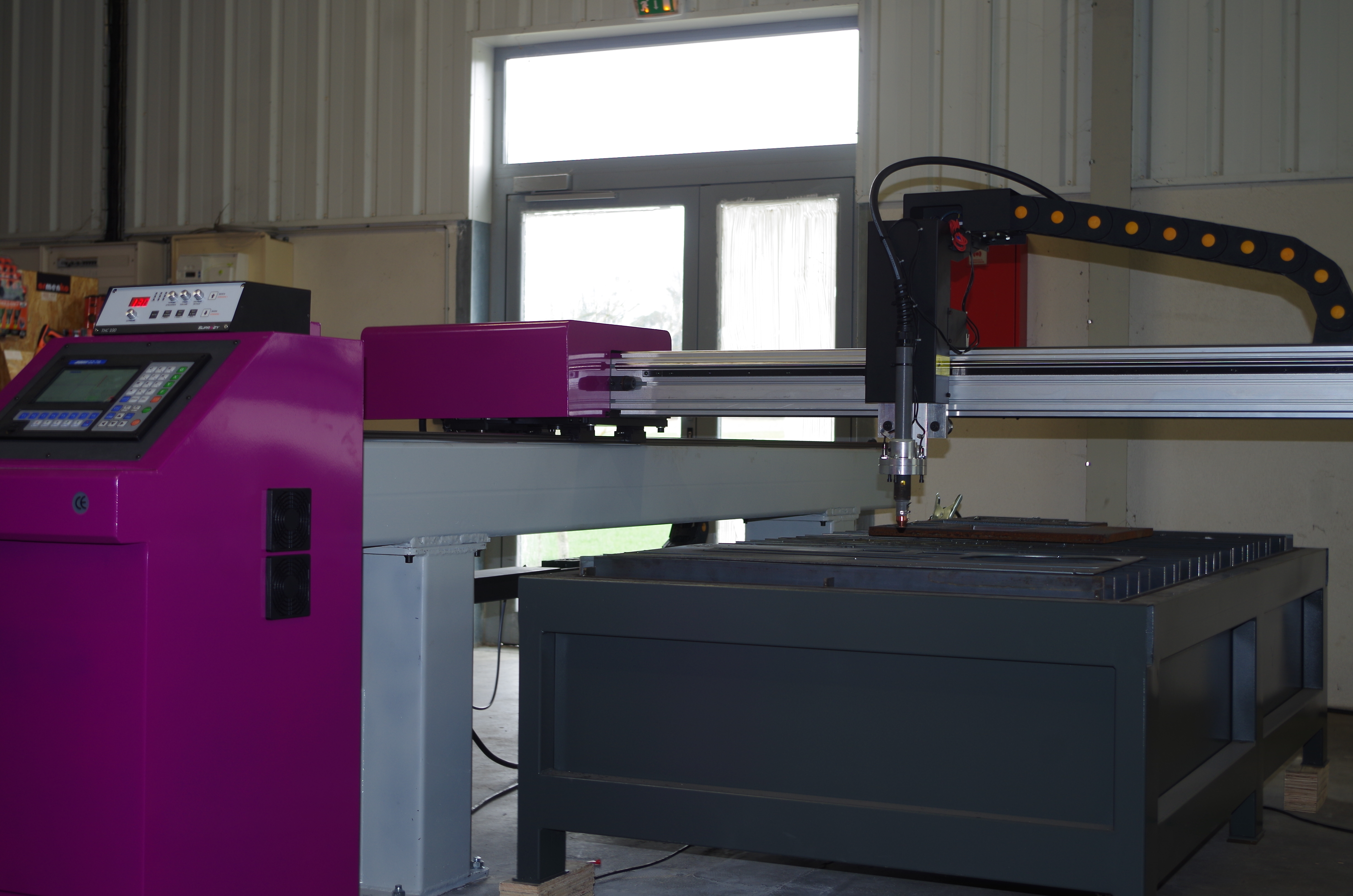

Machine plasma compacte AXXIA
Ce principe de construction est utilisé depuis de nombreuses années pour la construction de machines d’usinage, de laser et de coupage jet d’eau. Certaines de ce techniques d’usinage ou de débit nécessitent des précisions importantes et/ou des vitesses élevées. La technique reprise pour la construction de AXXIA permet de garantir une excellente rigidité de la structure.
Les entrainements utilisent des pignons et des crémaillères.
Le guidage longitudinal est assuré par un ensemble de double glissières de précision avec patins à billes.
Guidages et entrainement longitudinal de la machine plasma AXXIA
La commande numérique graphique accessible à tous est commune à toutes les machines de la gamme SUPRAZY.
AXXIA est livrée avec un logiciel DAO et d’imbrication de pièces, c’est une machine compacte, précise et simple d’utilisation.
AXXIA est disponible en format 1500 x 3000. Sa conception permet le bras transversal sur le chemin de roulement afin de réduire l’espace utile au besoin.
La qualité de coupe de la machine AXXIA est de haut niveau. La construction mécanique ainsi que les entraînements avec les crémaillères de précision garantissent ces performances dans la durée.
Poutre rail longitudinal
Chenille longitudinale et guidages
Après avoir pensé la l’ATTILA puis et la Therm-Alpha, il fallait apporter une solution alternative originale, économique et performante.
- 1 seul rail de roulement longitudinal équipé de crémaillère, l’ensemble sur pieds chaudronnés de construction robuste,
- Une machine avec bras stable et repliable ,
- Une machine plasma compacte
- Un chariot porte outil motorisé équipé :
- Sécurité en cas de collision torche / pièce ,
- Détection mécanique de présence tôle ,
- Gestion de la distance buse tôle pendant la coupe par régulation de tension d’arc ,
- Commande numérique graphique ,
- Centre de programmation avec DAO et CFAO à imbrication automatique ,
Tels sont les équipements de base de l’AXXIA. Vous disposerez ainsi d’une machine plasma CNC compacte de production, économique à l’achat, à l’utilisation et à la maintenance. La structure mécanique est robuste, le chemin de roulement avec les crémaillères d’entraînement sont celles d’une machine de production.
SUPRAZY n’a pas posé de condition pour ce concept original mais aussi éprouvé. L’excellence pour un petit budget, proche de Therm-Alpha. Une vraie solution de production pour les entreprises qui hésitent encore accéder à la découpe automatisée.
FINANCEMENT
Les caractéristiques de la machine AXXIA
| Largeur utile de coupe | 1500 mm |
|---|---|
| Longueur utile de coupe | 3000 mm |
| Alimentation électrique | 220 volts mono – 50 Hz |
| Puissance de raccordement machine sans plasma | 4 Kw |
| Commande numérique | F 2100 B |
| Programmation | Bibliothèque interne CNC de pièces paramétrées et centre de programmation externe |
| Centre de programmation | DAO et CFAO avec imbrication automatique |
| Vitesse | 0 à 5000 mm / mn |
| Oxycoupage | Acétylène ou propane |
| Plasma | Au choix |
| Porte torche | Avec sécurité collision |
| Palpage | Tension d’arc |
| Table de coupe | Au choix |
| Aspiration | Au choix |
