Coupage des tôles et des tubes, Thermal Two Oméga la solution économique de SUPRAZY

Thermal Two Oméga est présentée à Industrie 2015 du 7 au 10 Avril 2015 à Lyon

DOCUMENTATION COMMERCIALE – Version pdf

Nous vous annoncions il y a quelques semaines le projet Oméga.

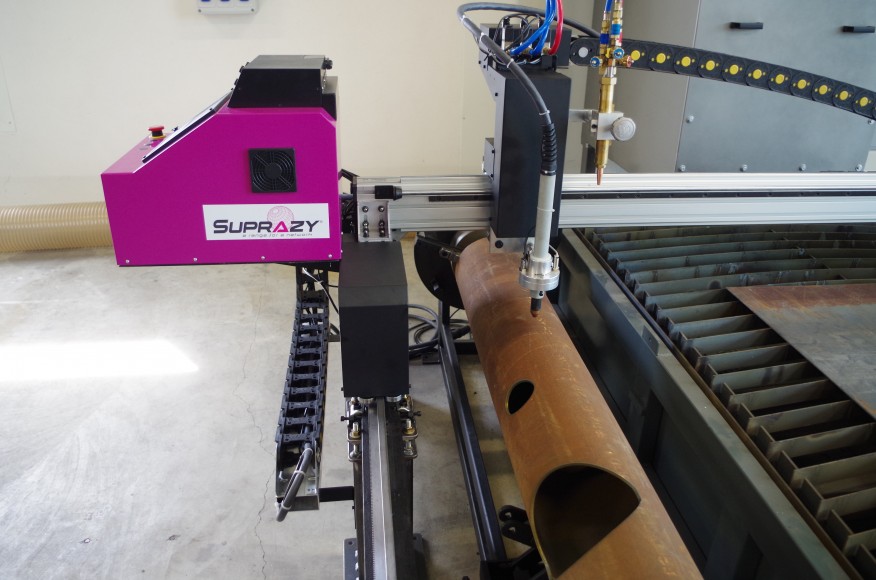

Du projet à la réalité, voici en avant première la machine dédiée au coupage des tôles et des tubes, et comme à son habitude SUPRAZY tient ses promesses, car non seulement les performances sont au rendez-vous et le budget est très compétitif.

La Thermal Two a évolué pour permettre d’offrir une solution encore plus universelle à notre clientèle.  Cette machine offrait déjà une multitude de solutions dimensionnelles pour les tôles.
La version Oméga va étendre l’universalité de Thermal Two au travail des tubes.

A partir d’avril 2015, tous les portiques Thermal Two Oméga seront disponibles..

La longueur utile extensible à volonté et une largeur du portique pouvant être exploitée de diverses façons rendent cette machine capable d’offrir une multitude d’aménagements.

Dispositions Thermal Two Oméga

D’origine, les nouvelles Thermal Two Oméga seront toutes équipées avec :

• d’un driver d’asservissement supplémentaire pour le positionneur.
• d’un inverseur tôle-tube permettant de commuter le mouvement transversal en mouvement de rotation d’un tube.
• CNC est tournée de 90° afin d’améliorer l’ergonomie, notamment en cas de grande longueur de chemin de roulement.

La Thermal Two Oméga est véritablement « plug and play », elle comprend :

• le positionneur pour la mise en rotation des tubes
• deux chariots supports de tube
• un châssis, longueur 3 mètres
• le logiciel FastPipe pour la programmation des coupes.

Therma Two Oméga

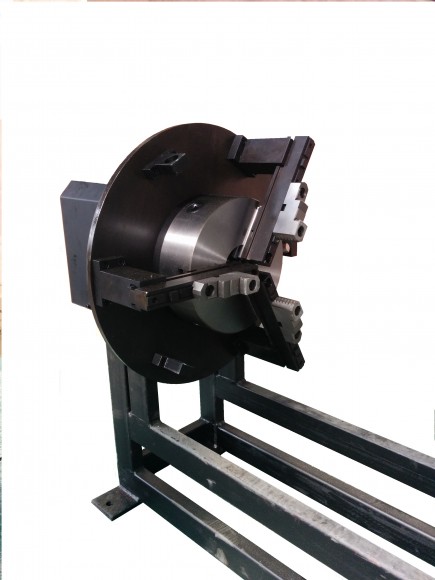

Principales caractéristiques du positionneur

Mandrin entraînement piloté par la CNC

Diamètre des tubes 60 à 500 mm
Vitesse rotation 0 – 15 tours / minute
Poids maxi des tubes 500 kg
Longueur du support tubes de 3000 mm

Thermal Two Oméga

FastPipe masque de saisie

Logiciel de programmation tubes : FastPipe

Une programmation simple :

 sélection du type de coupe à réaliser
 saisie des paramètres dimensionnels   suivant schéma
 visualisation graphique
 transfert en DAO (FastCam)
 paramétrage technologique
 édition du code CNC
 transfert par clé USB

Feed back

Thermal Two Oméga est une évolution spécifique pour notre marché et construite exclusivement à notre demande.

Toutefois cette version Oméga bénéficie du retour d’expérience d’un chariot type « Thermal One spéciale tubes » que nous n’avons pas commercialisée car uniquement dédiée au tube alors que notre objectif était de disposer d’une machine pouvant mixer les applications tôles et tubes.

L’équipement de base Thermal Two Oméga :

• Portique Thermal-Two complet avec :
o Dimensions de travail utile 1500 ou 2000 x 3000 mm,
o Double en²traînement longitudinal
o Coulisse porte outil avec, alternativement :
 Equipement oxycoupage
 Support plasma avec anticollision
o Interface plasma complet avec détection hauteur initiale et palpeur à tension d’arc
o Logiciel de programmation FastCam (versions Pro)
o Commutation tôles-tubes
o Driver pour positionneur intégré
• Positionneur (diamètre max 500 mm)
• 2 chariots porte-tubes
• Structure support, longueur utile 3000 mm
• Logiciel FastPipe

Nous restons à votre disposition  pour tout renseignement complémentaire.
